Chez ArtechServers, certaines configurations sortent clairement du serveur rack « classique ».

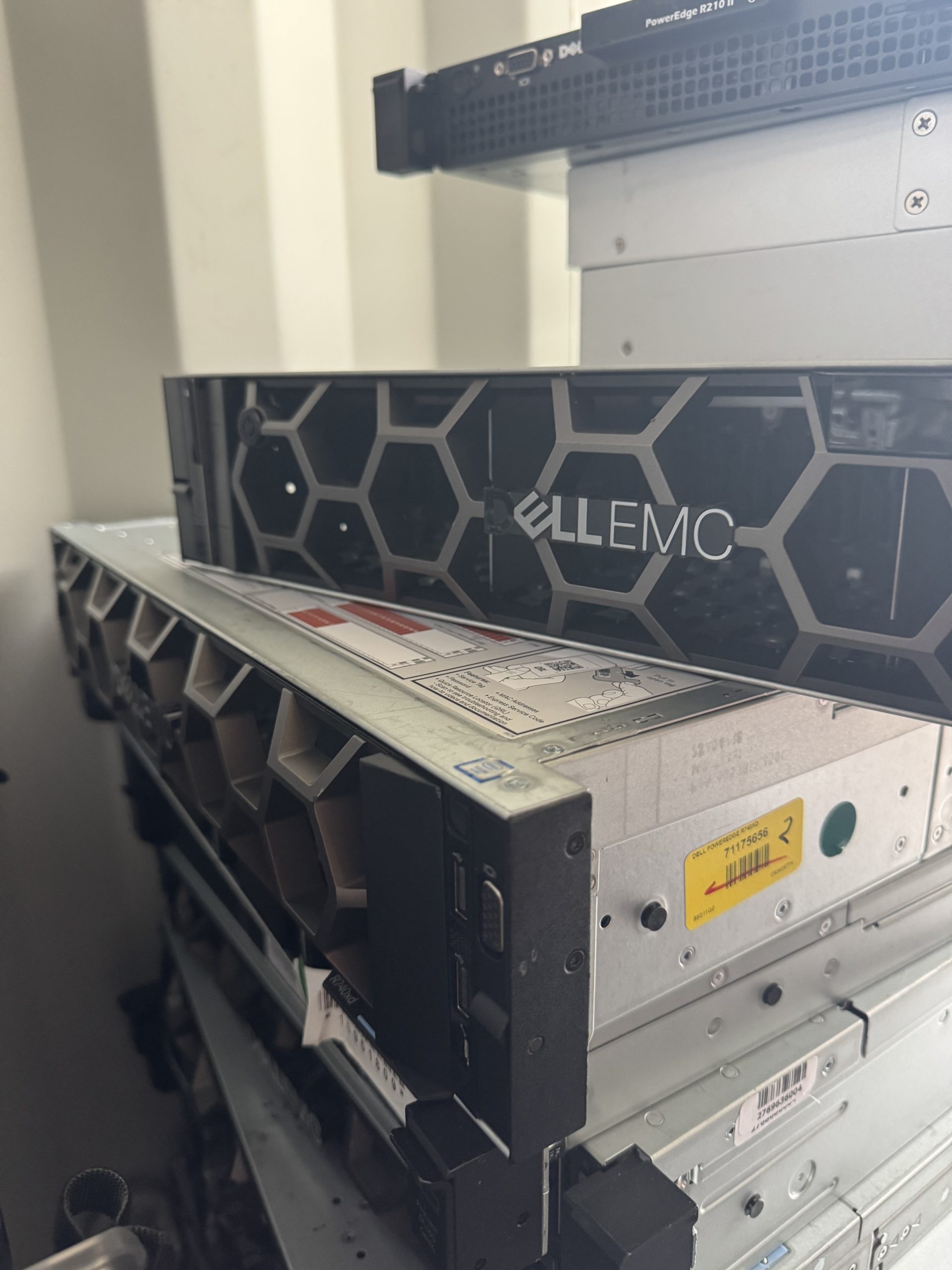

C’est notamment le cas de ce Dell PowerEdge R740XD, préparé pour un client avec une configuration particulièrement orientée vers la puissance de calcul, la mémoire et surtout les performances de stockage.
L’objectif était de réunir dans un même serveur une importante capacité mémoire, deux processeurs Xeon Gold, un stockage NVMe U.2 à très haute capacité et une évolutivité remarquante.
Le résultat : 512 Go de RAM DDR4 à 2666 MHz et 12,8 To de stockage NVMe, répartis sur quatre SSD Samsung U.2 de 3,2 To.
Une évolutivité vertigineuse pour du 2U
Ce serveur a une évolutivité absolument remarquable. 24 slots de ram dont 16 utilisés, soit une upgrade future possible de 8x 32GB (soit 768GB au total). Sinon, on peut simplement modifier toutes les rams en modules de 64GB pour aller jusqu’à 1,5To de ram.
Côté CPU, on peut les passer sur des Xeon Platinum de 28 coeurs et 56 threads chacuns.
Quant au stockage, c’est tout l’avantage du R740XD (pour extra density), il y a 24 emplacements 2,5 pouces (SFF). Les possibilités sont infinies.
Le point fort de cette configuration : 4 SSD NVMe U.2 de 3,2 To
La partie la plus intéressante de cette réalisation se trouve probablement au niveau du stockage.
Nous avons intégré 4 × Samsung 3,2 To U.2 NVMe
Soit : 12,8 To de capacité brute
Et surtout, il ne s’agit pas de quatre SSD SATA classiques.
Il s’agit de SSD NVMe Entreprise U.2, exploitant une interface PCIe conçue pour offrir une bande passante et une latence adaptées aux charges très importantes.
C’est une différence importante lorsqu’un serveur doit manipuler simultanément de nombreuses opérations d’I/O (IOPS).
Adapter un R740XD au stockage NVMe
L’intégration de ces quatre SSD n’est pas simplement une question d’insérer quatre disques dans le serveur.
Pour exploiter correctement des SSD U.2 NVMe, le serveur doit disposer d’une architecture compatible avec ce type de stockage.

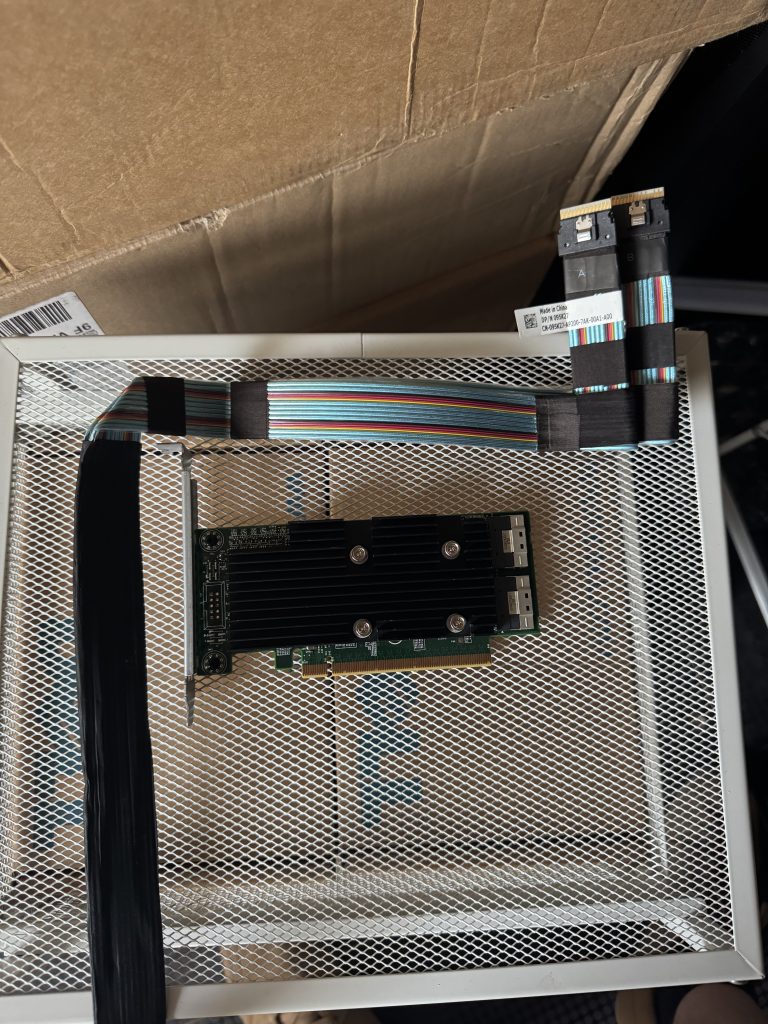

Dans cette configuration, nous avons donc ajouté une carte d’extension Dell dédiée au stockage NVMe U.2 (référence 01YGFW)
L’installation de cette carte consiste à relier un câble plat bleu jusqu’au backplane (donc de traverser tout le serveur). Une carte permet de faire fonctionner 4 ports U.2. Un serveur peut supporter jusqu’à 3 cartes, et donc 12 ports convertis en U.2
Les ports U.2 rentrent physiquement dans des ports SAS de backplane, donc il n’y a rien d’autre à faire physiquement.
Protips /!\ Les SSD seront directement reliés à la carte PCI-E et non à la carte raid. Le raid sera donc logiciel.
Une connectivité réseau 10 GbE RJ45
Pour accompagner les performances du stockage NVMe, cette configuration dispose également d’une connectivité réseau 10 GbE RJ45.
Le 10 Gigabit Ethernet permet notamment d’exploiter beaucoup plus efficacement les transferts réseau vers et depuis le stockage du serveur, notamment lorsqu’il est utilisé avec une infrastructure réseau elle-même équipée en 10 GbE.
Une configuration sur mesure
Cette réalisation illustre bien notre approche chez ArtechServers.
Nous ne nous limitons pas à proposer une référence de serveur avec une configuration standard.
Selon le besoin, il est possible de travailler sur :
le nombre de cœurs, la quantité de RAM, le type de stockage, le réseau, les cartes d’extension ou encore la capacité d’évolution future.
